手持式光数字测试仪,【天正华意电气设备(台州市分公司)tianzh3611-6】为了确保您的权益,我们提供长达三年的质保期,让您购买无忧。我们的手持式光数字测试仪经过严格的品质检测和生产工艺,确保每一款产品都符合标准和行业要求,联系人:杨经理,地址:平度市平安路2号。

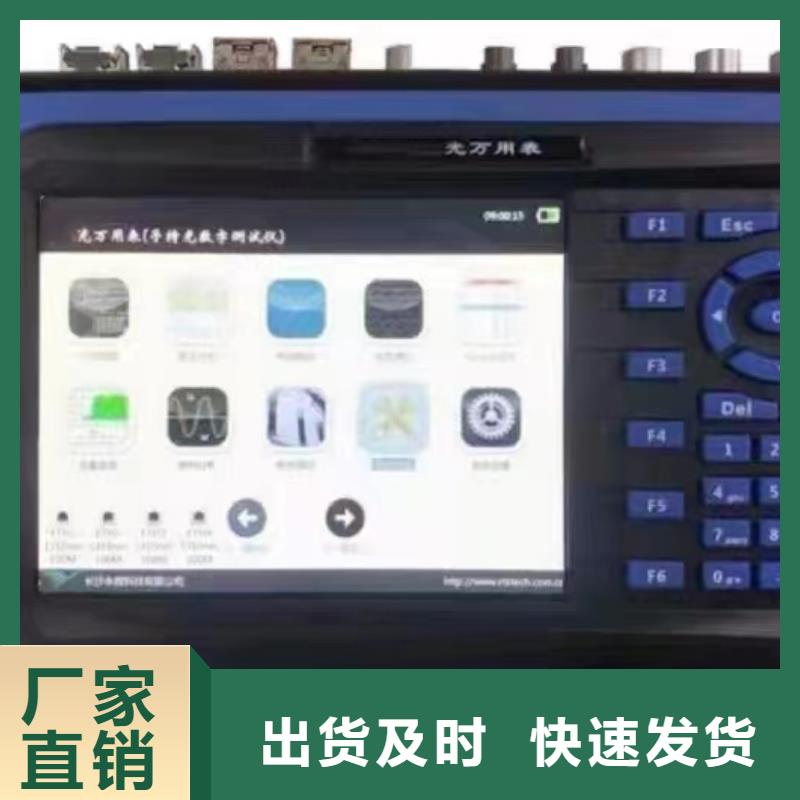

手持式光数字测试仪支持时间同步检测功能，可对接入的对时信号进行解析并计算其时间偏差；支持SCD文件比对功能，直观的显示两个SCD文件内的不同之处；提供USB口，可通过USB口进行图片及报文的拷贝支持报文异常测试，可在功能测试过程中进行报文异常测试；支持单纤发送及单纤接收；内置大容量锂电池，续航时间不少于6小时主要技术参数IEC 61850接口功 能：任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型： LC数 量： 3对，其中1对为100/1000M自适应，2对为100M波 长： 1310nmFT3接口功 能： GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型： ST数 量: 1个发送口，1个接收口相位范 围:0~360°准 确 度:±0.1°分 辨 率:0.1°频率范 围:0~1000Hz准 确 度： ＜±0.001Hz(0~65Hz)，＜±0.01Hz(65~450Hz)，＜±0.02Hz(450~1000Hz)分 辨 率： 0.001 Hz 时间范 围： 10ms~9999.999s分 辨 率： 1ms开关量输入数 量： 1对, 可接空节点及带电位节点(0~250V)开关量输出数 量： 1对遮断容量： DC250V /0.5A反应时间： ＜100us同步接口类型：IRIG-B/PPS光信号数 量：2个:1个对时，1个授时有线连接接口类型： 百兆Lan口，RJ45数 量： 1个供电电源供电电压： AC 220V，允许偏差：-20％~15％供电频率： 47~65 Hz充电电压： 5V,4AUSB 口数 量： 1个工作环境条件工作温度： -10℃~50℃湿 度： ≤95％,无凝露其他重 量：2.5kg尺 寸：239mm×41mm×170mm(长x宽x高)显 示 屏：7寸真彩液晶触摸屏显示单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

手持式光数字测试仪 SCD装载2.1.1 导入SCD文件刷新F1，刷新当前目录下的文件，插入U盘，按刷新键读取U盘数据；解析F2/OK，选中SCL文件后，按解析键提取SCL文件中的配置数据；解析完成后自动进入数据查看（IED列表信息）；根目录F3，将当前文件路径回退到U盘根目录下；返回F4，将当前文件路径回退到上级目录；打开F5/OK，选中文件夹后，按打开键进入选中文件夹进行查看；IED列表F6键，查询当前以解析SCL文件的数据；换行方向键（上、下）换页方向键（左、右）2.1.2 IED列表首页F1，返回到IED列表首页；上页F2/左键，返回到IED列表上一页；下页F3/右键，前进到IED列表下一页；尾页F4，前进到IED列的一页；筛选F5，设置IED过滤条件，快捷定位需要的使用的IED；控制块F6/OK，查看选择IED的报文控制定义信息；换行方向键（上、下）换页方向键（左、右）IED筛选功能支持IED按类型、制造厂商、描述或APPID进行筛选过滤，方便快速定位测试需要的IED。以APPID筛选为例，选择“自定义搜索”，在搜索文本框中输入AppID，如“4001”，点击“确定”（F1），则自动将包含有AppID ＝ 0x4001的IED筛选出来。2.1.3 报文控制块报文列表包含报文类型、APPID、关联IED，其中关联IED用来指明当前控制块的源（from）或目的（to)。基本信息浏览选中报文控制块的属性参数值；通道信息浏览选中报文控制块的数据集（通道）定义；导至发送将选中报文导出到测试配置，并定义为发送/发布报文；导至订阅将选择报文导出到测试配置，并定义为发布报文（Goose）；确定对“导至发送”与“导至订阅”操作进行确认；取消对“导至发送”与“导至订阅”操作进行取消；换行方向键（上、下）换页方向键（左、右）

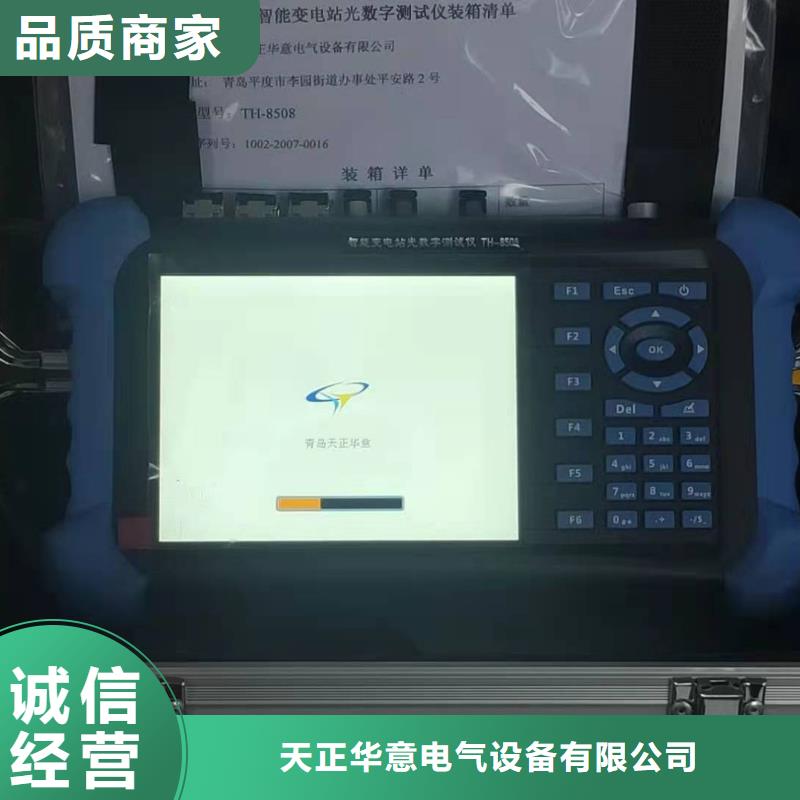

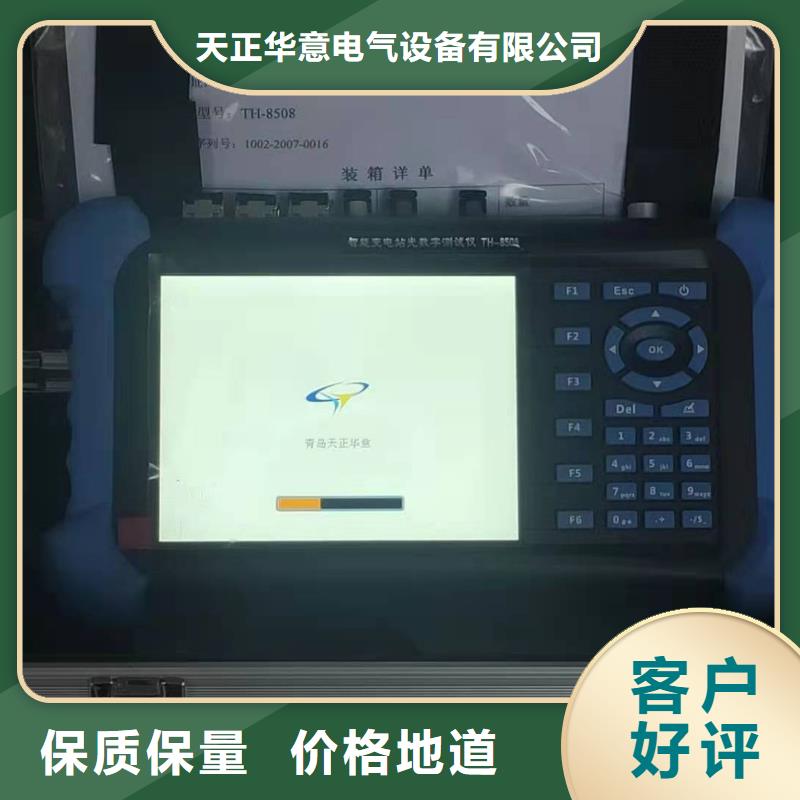

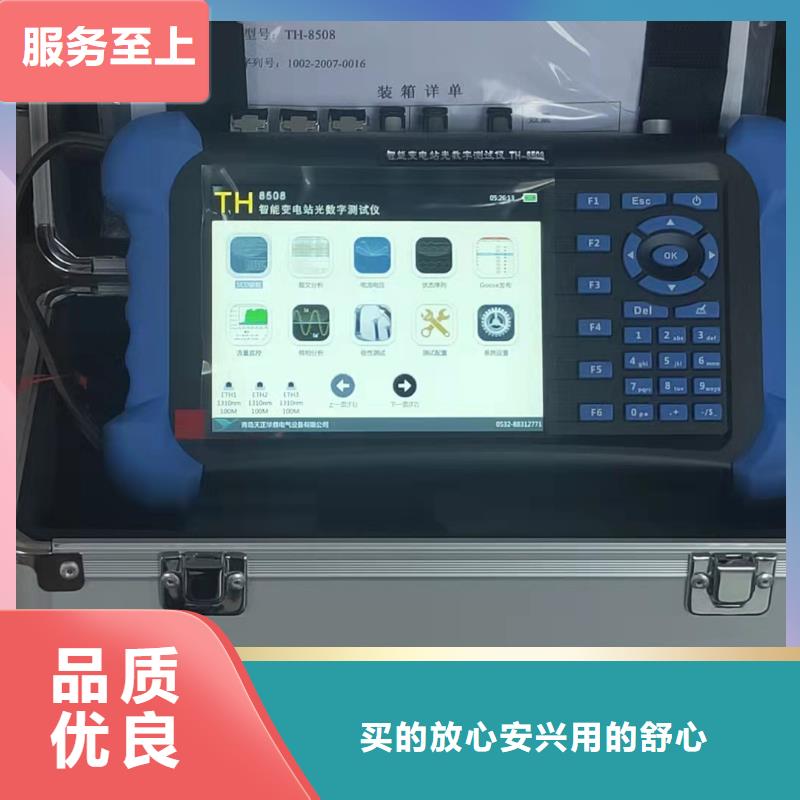

手持式光数字测试仪定制服务：为了满足客户（特别是保护厂家）对不用应用的需求，我们还为客户提供贴心的软件定制服务！1.4 产品面板图1 TH-8508智能变电站光数字测试仪面板图示 1.5 外围接口图2 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，10M/100M自适应USBUSB接口USB2.0USB存储设备接入SYN同步接口SCIRIG-B或PPS接入S1/2光纤串口SC，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2光以太网口SC，1310nm，100MIEC618650 SV/GS 报文收发指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图3 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，100/1000M根据插入的光纤模块类型自动识别USBUSB接口USB2.0USB存储设备接入SYN同步接口STIRIG-B或PPS接入S1光纤串口ST，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2/3光以太网口LC，1310nm/850，100/1000MIEC618650 SV/GS 报文收发开关量9针插头开入：空接点或带电位检测；开出：高速开出。开入开出硬接点指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图4 TH-8508智能变电站光数字测试仪底部图示电源适配器参数型号：XC-04230输入：100V～240VAC50/60Hz,2.0A Max输出：4.2V，3.0A指示灯：红灯——正在充电绿灯——未工作或充满不亮——无外部供电或损坏充电结束后请把及时将电源适配器拔出电源插座，以节省能源。1、如果电源适配器损坏，请严格遵循万用表充电设备要求参数采购新的电源适配器，不能随意混用，以防损坏万用表。
