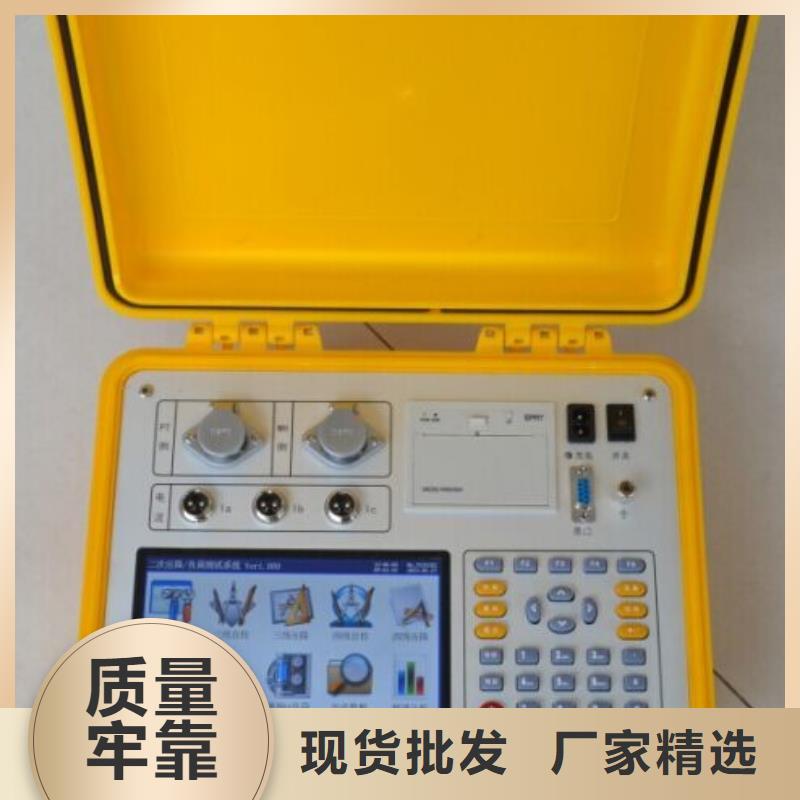

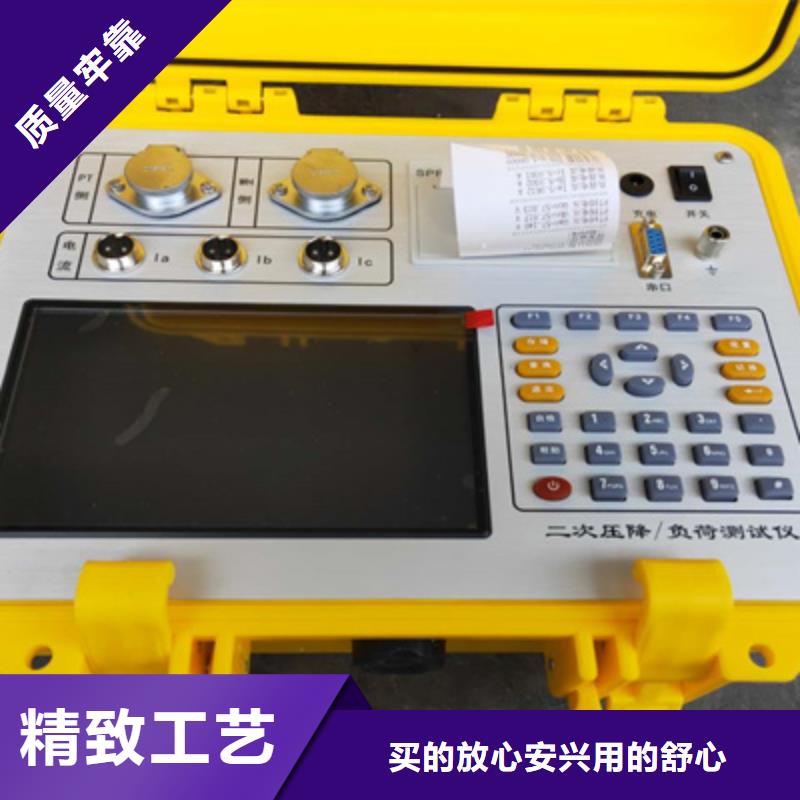

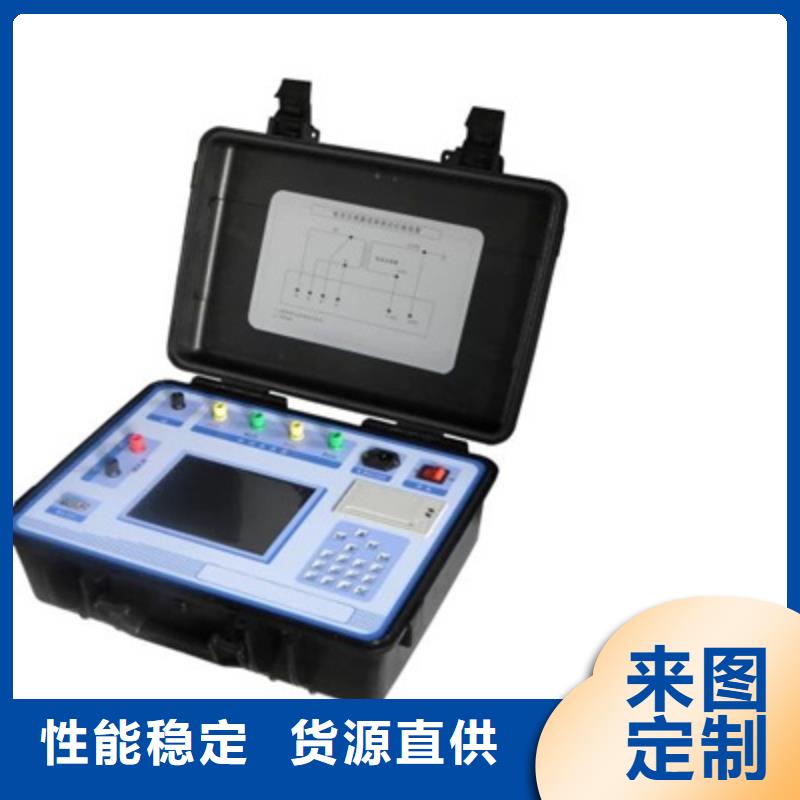

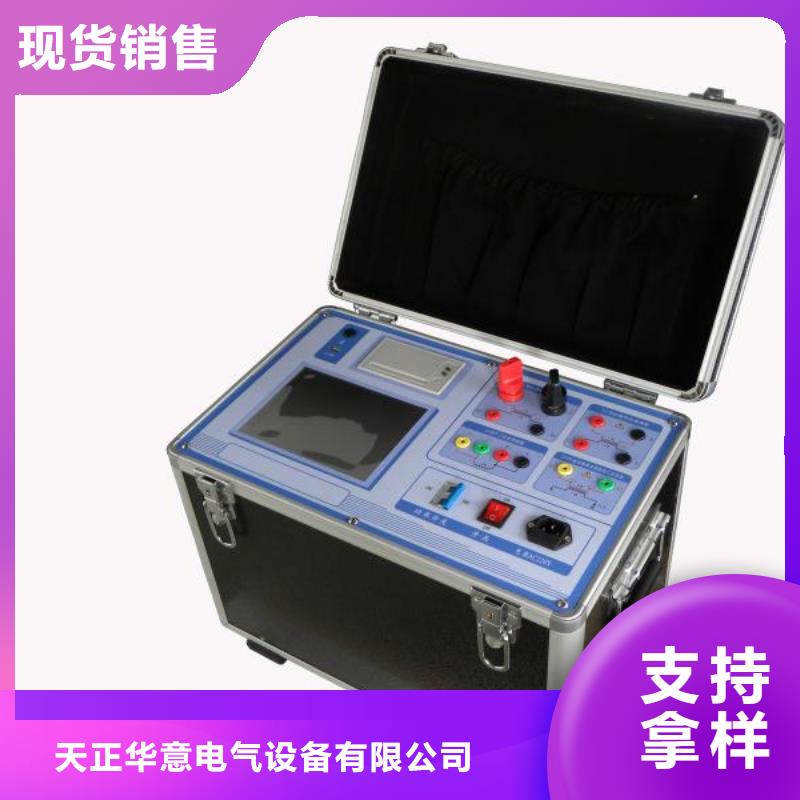

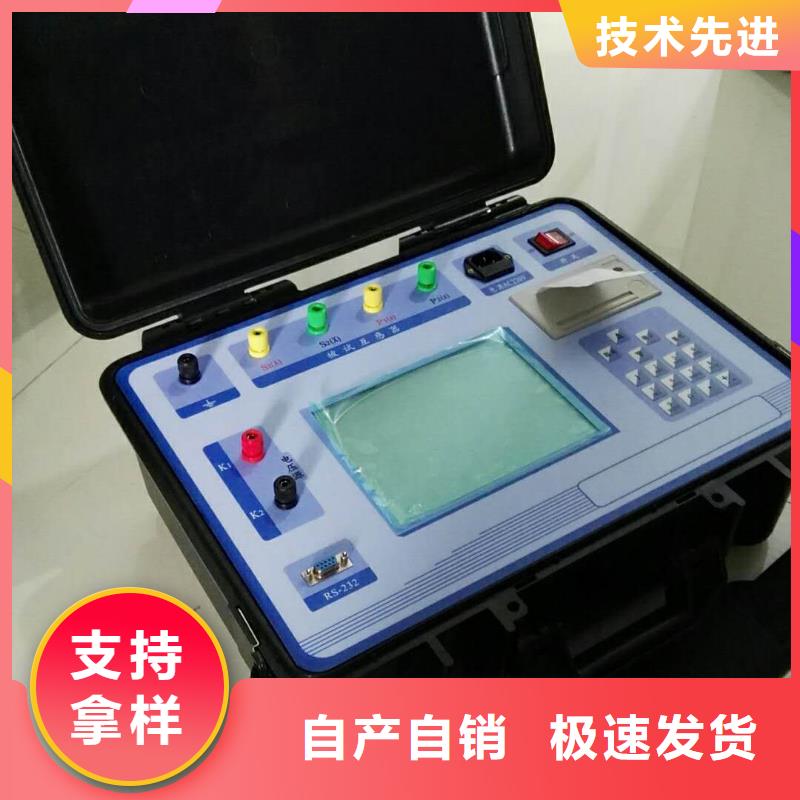

二次压降负载测试仪:【天正华意电气设备(铜仁市分公司)tianzh3611-6】有2年二次压降负载测试仪设计、生产、售后经验,厂家直销、价格合理,可定制,联系人:杨经理,地址:平度市平安路2号。

二次压降负载测试仪操作说明开始测试功能按下F1键开始测试，测试结果显示在页面上，其中I％表示 实际电流与额定二次电流的比值。保存数据功能按下F3键，将当前测量结果以及当前测量环境参数保存到内部存储器中。返回到测试环境参数界面按下F4键，界面返回到“CT负荷测试参数设置”界面。切换到主界面按下MENU键，仪表切换到主界面。九、三相伏安测量1、功能说明该功能用来测量三相电压、三相电流的基本参数。具体参数有三相电压有效值、三相电流有效值、频率和三相电压间、电流间、电压与电流间的相位、功率因数。界面如下图所示：图3注意：此处的频率显示的是I相电压的频率，要测量I相,II相的频率，请使用“单路测量”功能。2、操作说明数据保持功能保持功能使屏幕上的参数测量值保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到主界面按下F1键，仪表切换到主界面。切换到真有效值测量状态按下F3键，仪表切换到真有效值状态，默认情况下，界面上显示的电压，电流幅值是基波幅值，而切换到真有效值测量状态，则界面上显示的电压，电流幅值是真有效值。切换到矢量图界面按下F4键，仪表切换到矢量图页面。十、矢量图测量1、功能说明该功能用矢量（相量）图的方式显示三相电压，三相电流的幅值和相位

二次压降负载测试仪技术指标1、输入特性电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）相角测量范围：0~359.999°。频率测量范围：45~55Hz。2、准确度计量校验部分：电压：±0.05％（±0.1％）电流：±0.05％（±0.1％）（钳形互感器±0.5％）有功功率：±0.05％（±0.1％）（钳形互感器±0.5％）无功功率：±0.3％（±0.5％）（钳形互感器±1.0％）有功电能：±0.05％（±0.1％）（钳形互感器±0.5％）无功电能：±0.3％（±0.5％）（钳形互感器±1.0％）频率：±0.05％（±0.1％）相位：±0.2°3、电能质量基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％三相电压不平衡度误差：≤0.2％4、工作温度工作温度：－10℃~ ＋40℃5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。6、标准电能脉冲常数标准电能脉冲常数：内置互感器常数（FL）＝10000 r/kW·h ，钳型互感器常数（FL）：

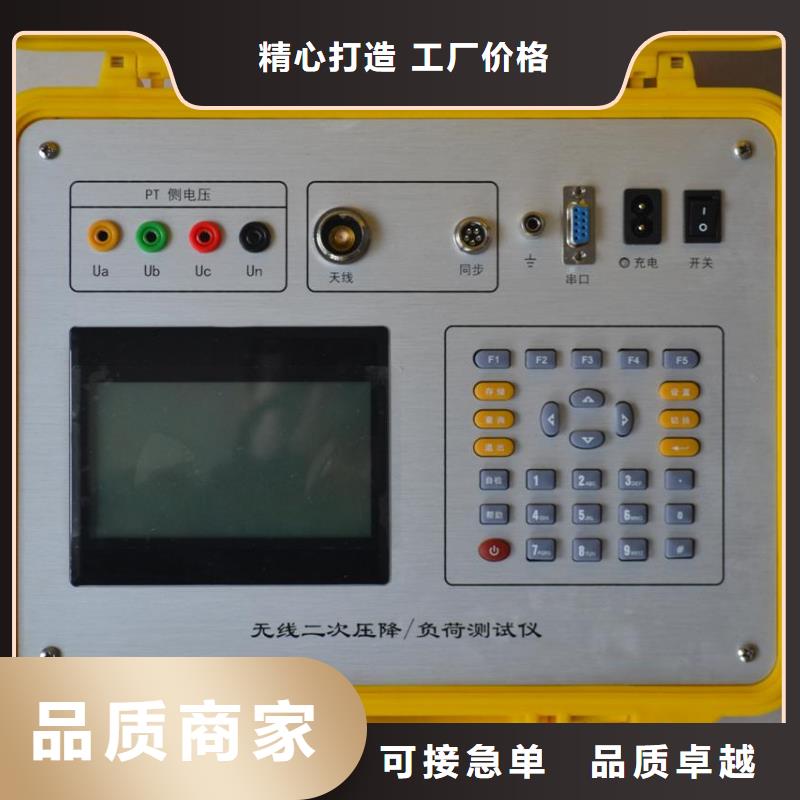

二次压降负载测试仪也可以使用仪器配备的5V/3A交流电源适配器供电。三、测量接线1、Y型接线将Un接线端子（导线颜色为黑色）夹到要测量的电压信号的零线上，U1，U2，U3电压接线端子（导线颜色分别为黄，绿，红色）夹到A,B,C三相相线上； 如只需测量一相电压，将Un接线端子夹到零线上，U1接线端子夹到待测相线上；如测量两相电压，将Un接线端子夹到零线上，U1，U2接线端子夹到待测相上。电流钳侧面的箭头标示了电流的流向。将I1，I2，I3电流钳（钳子线上的颜色圈依次为黄，绿，红色）夹到A,B,C三相相线上；如只需测量一路电流，I1电流钳夹到该路电流线上；如测量两路电流，将I1，I2电流钳夹到待测电流线上。2、△型接线将Un接线端子（导线颜色为黑色）夹到B相上，U1和U3电压接线端子（导线颜色依次为黄，红）夹到A相和C相上。电流钳侧面的箭头标示了电流的流向。将I1，I2，I3电流钳（钳子线上的颜色圈依次为黄，绿，红色）夹到A,B,C三相相线上基本操作说明1、仪表开机仪器在关机状态下，长按 键约3秒钟，仪表上电。仪表首先显示“开机界面”约8秒，然后会切换到“主菜单页面”,如下图所示：2、仪表关机仪器在开机状态下，长按 键约3秒钟，仪表关机。
